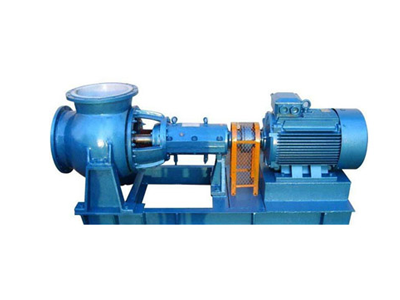

JXF襯氟軸流泵

。
　　綜上所述：該泵不失為鈦白粉廢酸濃縮處理最理想、最適合之專用泵。
結構特點
1、本泵根據軸流泵所需參數特點，按最佳流動條件設計。
2、本泵采用后開門拉出式結構泵，拆卸維修方便，檢修時可不拆卸聯接管路，變可將泵的軸子取出。
3、軸封采用新型組合式密封，能適合用于輸送含懸浮顆粒的強腐蝕性液體。
4、泵體流道不易堵塞，汽蝕余量大，軸及軸承設計可靠性高，以保證運行平穩，振動小，噪音低，壽命長。
5、泵的旋轉方向，在軸承支架上用箭頭標明。

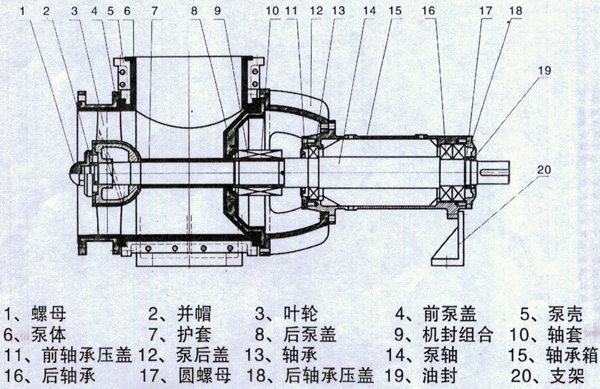

襯氟軸流泵結構
本系列泵為懸臂式結構，臥式安裝也可根據用戶需求采用皮帶輪傳動

，調節流量和揚程。

JXF型機械密封
機械密封采用雙端密封，靜環為Sie動環采用進口的哈氏合金材料

，必須加冷卻水沖洗；虿捎猛庋b式單端面機械密封。

?

JXF型泵的安裝
一、安裝前應檢查基礎尺寸

、位置、表面狀態，標高是否符合設計要求。
二、地腳鑼栓孔洗灌混凝土后至少凝固48小時以上并重新檢查泵的水平和垂直度。
三、泵與電機必須安裝在同一軸線上，其偏差不超過0.2mm。
四、泵的連接管道應合理裝設支架，不應使泵承受裝置的重量。

JXF襯氟軸流泵性能參數表

型號	葉輪代號	流量M3/h	揚程m	轉速R/min	軸功率kw	功率(比重1.3)
JXF-250	1	300	3	980	3.5	7.5
JXF-300	1	397	4.0	980	6.1	11
?	2	498	3.6	980	7.0	11
?	3	678	2.9	980	7.6	15
?	4	1783	2.4	980	16.4	30
JXF350	1	820	4.1	980	12.7	22
?	2	800	4.5	980	13.5	30
?	3	1090	3.9	980	15.4	30
?	4	1260	3.3	980	16.2	37
JXF450	1	1290	4	730	18.7	37
?	2	1400	4	730	20.1	45
?	3	1650	4	730	23.0	45
?	4	1640	4.2	730	24.0	45
JXF500	1	1790	4.5	730	30.0	55
?	2	2055	4.4	730	33.7	55
?	3	2342	4.8	730	39.8	75
?	4	2680	4.3	730	40.2	75
JXF550	1	2520	4.5	730	41.2	75
?	2	3010	4.1	730	44.8	75
?	3	3440	4.5	730	56.2	110
?	4	3700	4.2	730	55.7	110
JXF600	1	3620	4.1	730	53.9	110
?	2	3950	4.6	730	67.8	110
?	3	4700	4.4	730	73.1	132
?	4	4900	4.7	730	8205	160
JXF700	1	3230	4	480	45.1	75
?	2	3450	4	480	50.1	90
?	3	4220	4.1	480	62.8	110
?	4	4050	4.6	480	72.5	132
JXF800	1	4830	5.3	480	95.5	160
?	2	5530	4.9	480	98.4	160
?	3	7040	4.2	480	104.6	160
?	4	7230	4.7	480	120.2	185
JXF900	1	5450	4.2	380	73.1	160
?	2	6100	4	380	87.4	160
?	3	7100	4.2	380	106.9	185
?	4	8100	3.8	380	111.77	185
